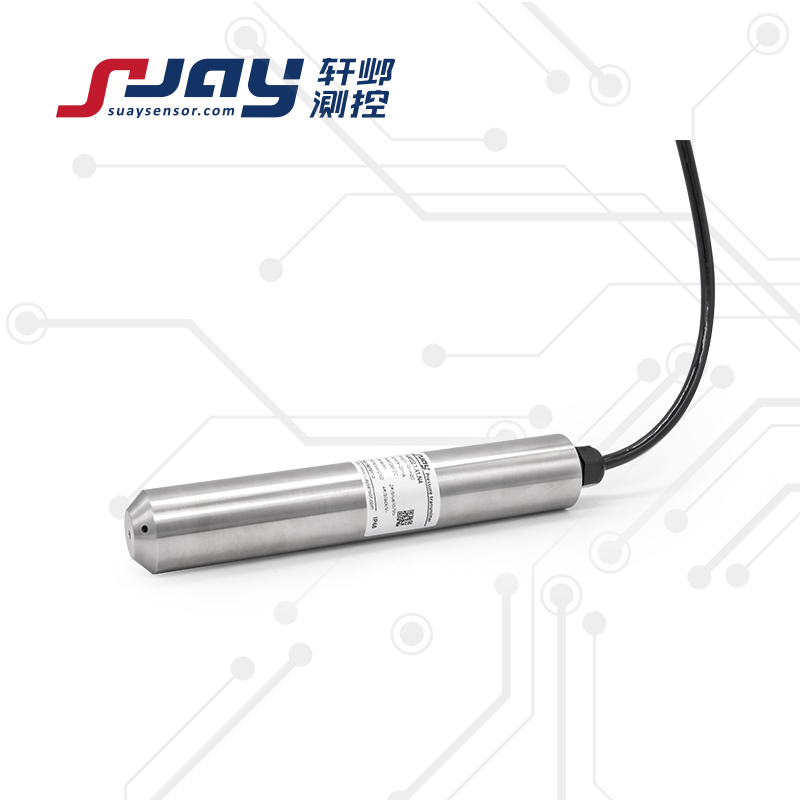

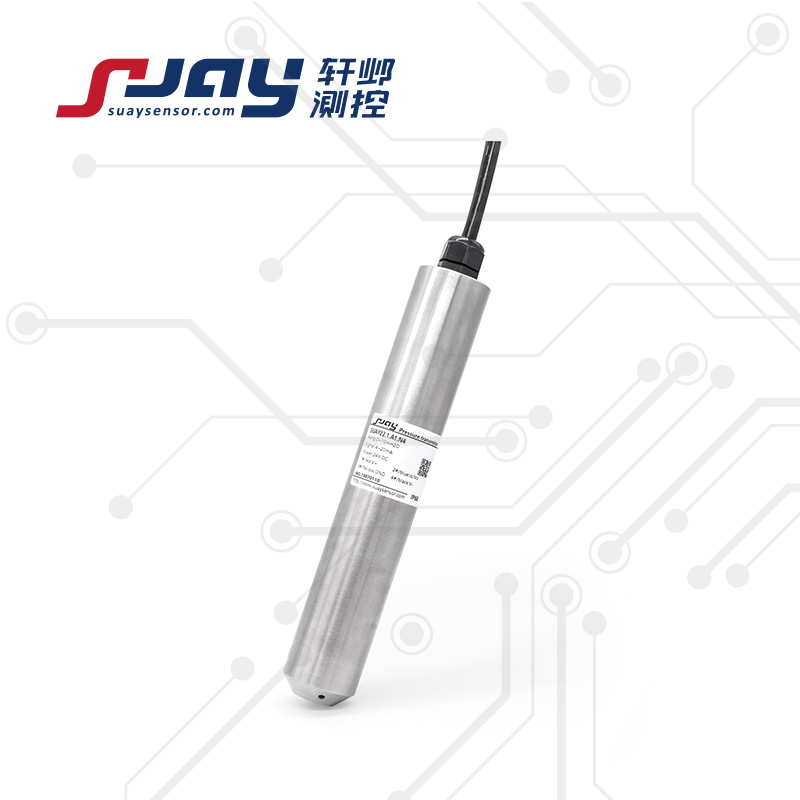

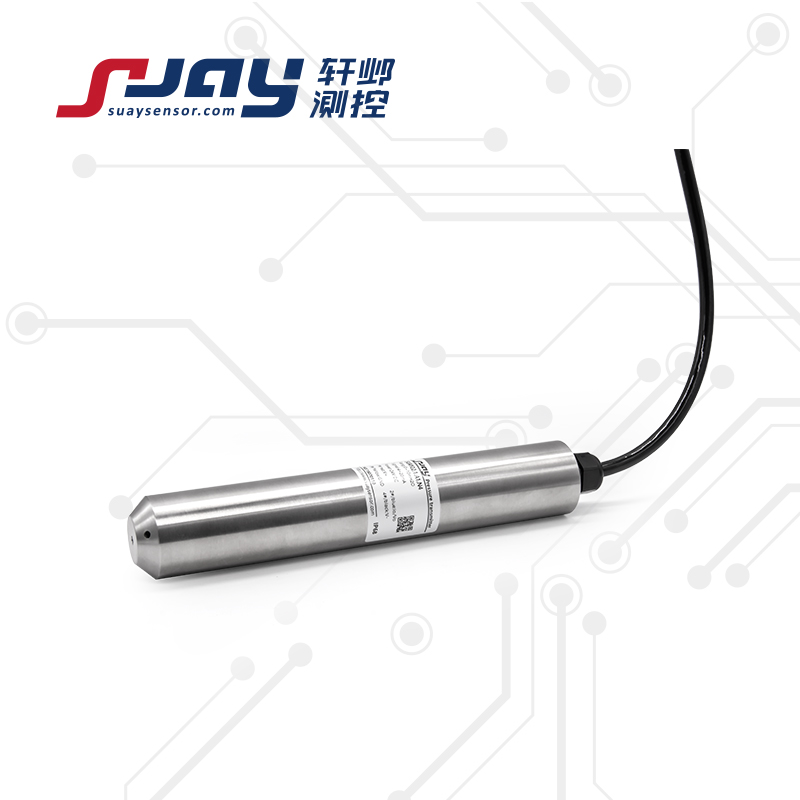

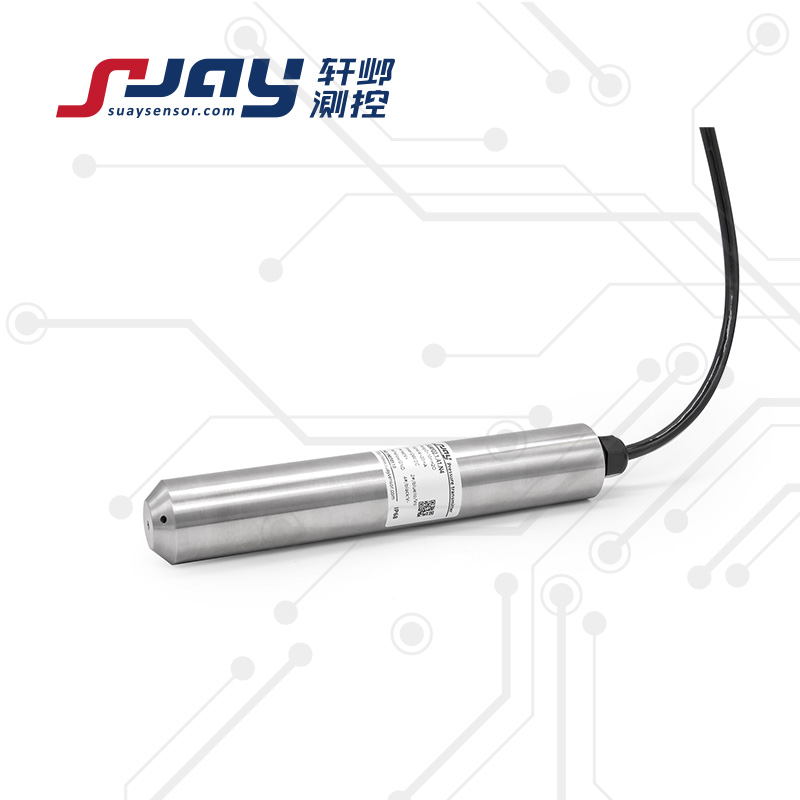

SUAY22防雷液位變送器選用進口高精度OEM壓力測量核心，配備特殊一體式三級防雷裝置，可實現10KV/5KA級的防雷擊應用，適用于野外江、河、湖泊、水庫、高位水箱，尤其是南方多雷雨地區的水文水利的液位測量。
野外江、河、湖泊水位監測
污水處理
船舶設備
高位水箱
水庫
石化、電廠
SUAY22防雷液位變送器是基于流體靜力學原理，通過測量液體壓強轉換為液位高度。該產品選用進口高精度OEM壓力測量核心，配備特殊一體式三級防雷裝置，可實現10KV/5KA級的防雷擊應用，為戶外、高處測量帶來了安全保障。不僅滿足了普通液位測量的需要，更適用于野外江、河、湖泊、水庫、高位水箱，尤其是南方多雷雨地區的水文水利的水位監測。全不銹鋼設計，帶通氣導管、屏蔽層的高強度液位用電纜及專業的水密封技術，保證了產品的密封性和極低的接地電阻，為測量帶來了極高的綜合精度，以及使用的安全性和易用性。
可根據用戶的具體要求特殊定制、設計，滿足各種液位測量應用需求。
產品特點：
l 集成了普通投入式液位變送器的所有優良特性
l 內置特殊可靠的三級防雷裝置，強抗雷擊，本安防爆
l 測量單元、信號處理單元、保護單元一體化全部封裝在不銹鋼殼體內部，保證了的產品信號穩定性與整體的可靠性
| 測量范圍 | 0-1mH?O…200mH?O | |
| 測量介質 | 與316不銹鋼兼容的液體（特殊介質可選防腐蝕型） | |
| 靜態精度① | ±0.1%FS ±0.25%FS ±0.5%FS | |
| 信號輸出 | 4-20mA | |
| 供電電源 | 12-30VDC(典型 24VDC) | |
| 防雷等級 | 三級防雷設計（10KV/5KA）；特殊可至（20KV/10KA） | |
| 工作溫度 | -20～80℃ | |
| 補償溫度 | -10～70℃ | |
| 貯存溫度 | -40～100℃ | |
| 長期穩定性 | 典型：±0.1%FS/年 不超過：±0.2%FS/年 | |
| 零點溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 靈敏度溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 過載能力 | 2倍滿量程壓力 | |
| 有效測量壽命 | ﹥10^6壓力循環（P:10-90%FS） | |
| 響應時間 | ≤1ms | |
| 分辨率 | 大于10-5（通常受限采集顯示設備，理論無限?。?/span> | |
| 負載電阻 | ≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） | |
| 絕緣電阻 | 200M?，100VDC | |
| 安裝方式 | G1/2 或 DN20 法蘭（分體式可選） | |
| 電氣連接 | 液位用電纜，長度根據用戶要求定制 | |
| 接口及殼體材料 | 304/316L不銹鋼 | |
| 外殼防護 | IP68 | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 密封圈 | 氟橡膠 | |
| 傳感器膜片 | 不銹鋼316L | |
| 產品重量 | 約750克 | |
注：①包含非線性、遲滯和重復性
選型參數對照表
| 型號 | 量程 | 精度 | 輸出 | 電氣連接 | 特定參數 |
| SUAY22 | 0-1m… 200mH?O 量程可選 | 4:±0.1%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 | N4:IP68 液位用電纜 N5: IP68 深井（高強度）用電纜 注：電纜長度根據用戶要求定制 | F:分體式（G1/2 或 DN20） L:顯示 E:本安防爆 |
| SUAY22.2.A1.N4.E | |||||
選型提示：
1. 被測介質應與產品接觸的材料相兼容
2. 選型附加功能代號"E” 本安防爆型，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
